소공간소화장치 |
분전반·제어반 튜브형소화기
파이어픽스 튜브형소화기는 분전반·제어반·통신함 등 전기설비의 제한된 소공간 내부에 설치하는 자동소화 솔루션입니다. 일정 온도에 도달하면 튜브가 자체 반응하여 소화약제를 방출하며, 별도의 전원·감지기·배선 없이 작동합니다. 외부 소화설비가 직접 대응하기 어려운 전기설비 내부의 초기 화재 대응에 적합하며, 설치 공간의 크기와 구조에 따라 제품 길이와 고정 방식을 검토할 수 있습니다.
파이어픽스 튜브형 소화기
파이어픽스 튜브형 자동소화기는 분전반·제어반·통신함 등 밀폐된 소공간 내부에 설치하여 화재 및 이상 고온 발생시
튜브가 자체 반응해 소화약제를 방출하는 자동소화 솔루션입니다.
외부 소화설비가 닿기 어려운 함체 내부 발화점 주변에 직접 대응하며 전원·감지기·별도 배선 없이 작동합니다.
현장 조건에 따라 피스고정형 또는 무타공 고온자석형 브라켓 설치를 검토 할 수 있습니다.
01 분전반·제어반 직접 대응
전기설비 내부의 초기 화재에 빠르게 대응
02 전원 없이 자동 작동
전원·감지기·배선 없이 설정 온도에서 자동 작동
03 전기설비 소공간 적용
분전반·제어반·통신함 등 제한된 공간에 적용
04 무타공 설치 가능
자석형 브라켓 적용으로 함체 손상 없이 간편 설치
05 시공 부담 최소화
별도 전원과 제어배선 없이 설치 시간과 비용 절감
06 체적 맞춤 제품 선정
함체 크기와 설치 환경에 맞춰 적합한 제품 제안

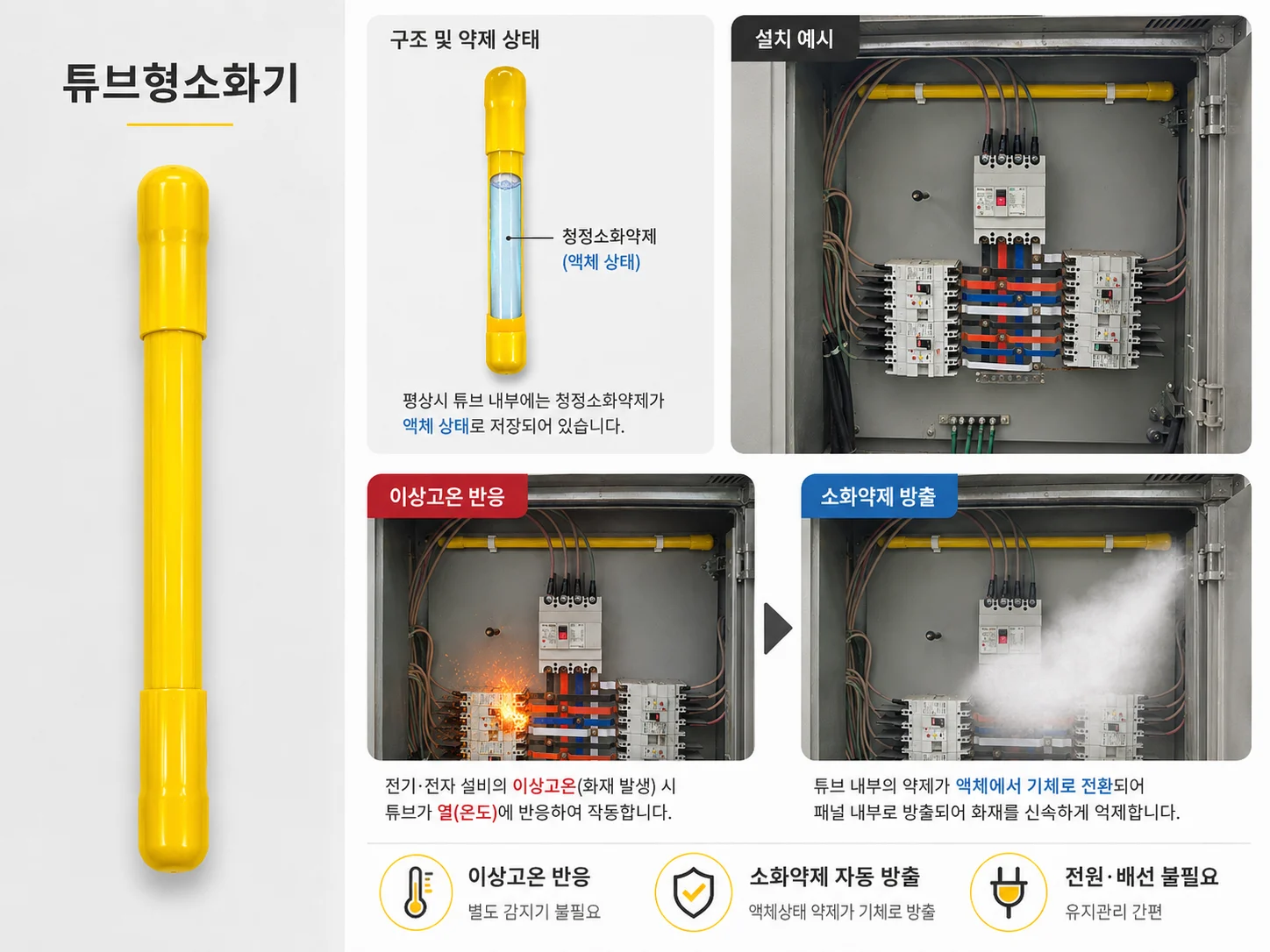

튜브형소화기 작동원리와 소화약제
튜브 내부에는 HFC-227ea(FM-200) 또는 FK-5-1-12 계열의 청정소화약제가 충전됩니다.
분전반·제어반 내부에서 화재 또는 이상 고온이 발생하면 감열 튜브가 설정 온도에서 반응하여 소화약제를 방출합니다.
별도의 전원·감지기·제어배선 없이 작동하며, 전기설비 내부의 초기 화재에 직접 대응하는 소공간 자동소화 방식입니다.

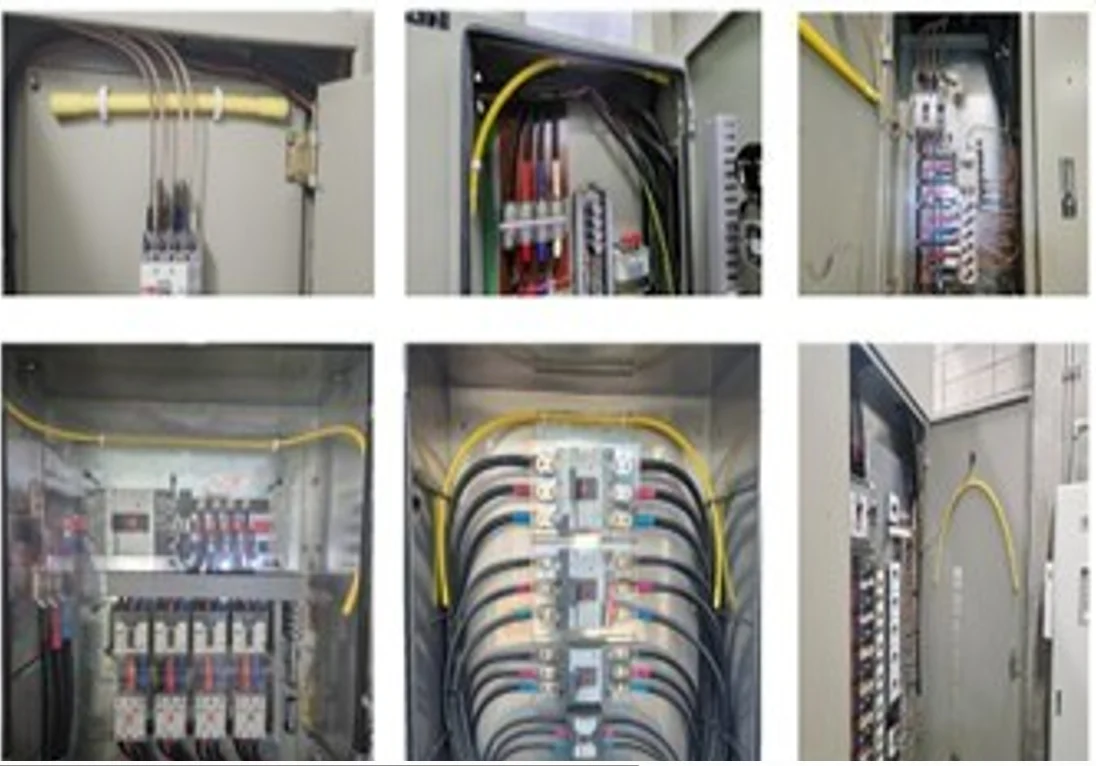

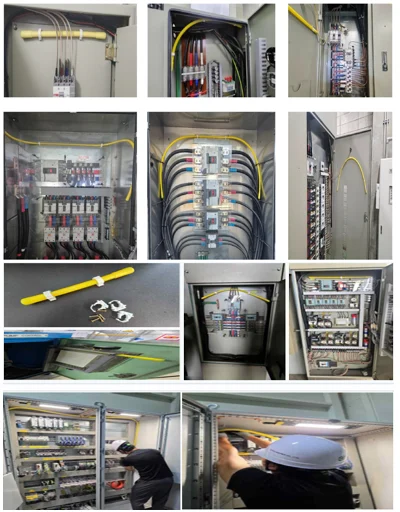

적용 공간과 설치 포인트
튜브형소화기는 분전반·제어반·배전반·통신함 등 제한된 전기설비 공간에 적용할 수 있습니다.
차단기 주변, 전선 밀집 구간, 케이블 접속부 등 화재 위험이 높은 위치와 가까운 곳에 설치하여 초기 화재에 직접 대응합니다.
별도의 전원·감지기·제어배선이 필요하지 않으며, 함체 크기와 내부 구조를 검토해 적합한 제품 길이와 설치 위치를 선정할 수 있습니다.

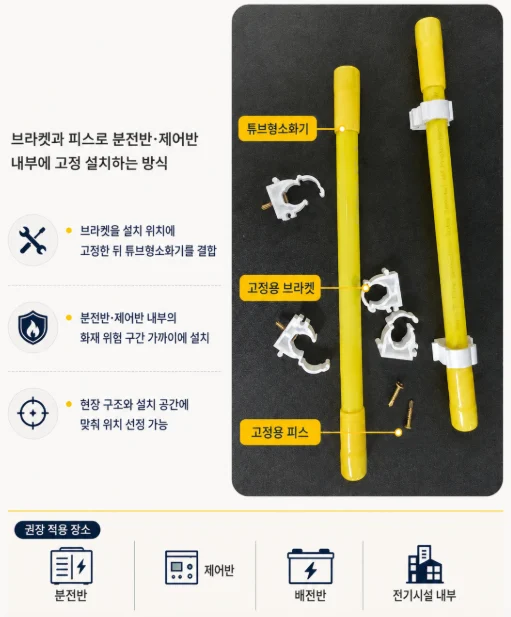

피스고정형 | 장기 운영을 위한 표준 설치
피스고정형은 분전반·제어반 내부에 브라켓을 피스로 직접 체결하여 튜브형소화기를 안정적으로 고정하는 기본 설치 방식입니다.
진동이나 점검 작업이 반복되는 환경에서도 설치 위치가 쉽게 변하지 않아 신규 분전반·배전반 등 장기간 운영되는 전기설비에 적합합니다.
브라켓 위치 검토 후 피스 체결 → 튜브 정렬·고정 → 확인 순으로 표준화된 설치가 가능합니다.

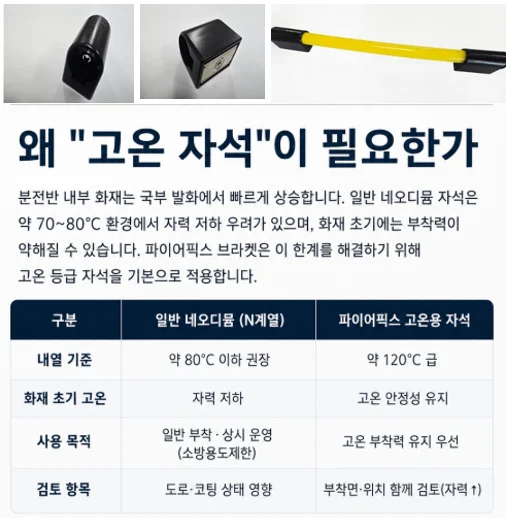

파이어픽스 무타공 고온자석형 |
함체 손상 없이 빠른 설치
파이어픽스는 함체 강판면에 고온용 자석 브라켓을 직접 부착하여 별도의 타공 없이 튜브형소화기를 설치하는 방식입니다.
운영 중인 시설, 임대시설, 노후 분전반처럼 함체 가공이 어렵거나 시공 시간을 최소화해야 하는 현장에 적합합니다.
고온 환경에서도 부착 안정성을 고려한 자석 브라켓을 적용하며, 설치 후 위치 조정과 재배치가 가능해 유지관리와 설비 변경에도 유연하게 대응할 수 있습니다.
소공간소화장치 자주 묻는 질문
소공간소화장치란 무엇인가요?
소공간소화장치는 분전반·제어반·배전반·통신함처럼 제한된 공간 내부에서 발생하는 초기 화재에 대응하기 위한 자동소화 방식입니다. 파이어픽스 튜브형소화기는 설정 온도에 도달하면 감열 튜브가 반응하여 소화약제를 방출합니다.
튜브형소화기는 어디에 설치할 수 있나요?
분전반, 제어반, 배전반, 통신함 등 전기설비 내부의 제한된 공간에 적용할 수 있습니다. 차단기 주변, 전선 밀집 구간, 케이블 접속부 등 화재 위험이 높은 위치를 고려해 설치 위치를 선정합니다.
별도의 전원이나 감지기가 필요한가요?
파이어픽스 튜브형소화기는 별도의 전원·감지기·제어배선 없이 작동하는 방식입니다. 감열 튜브가 설정 온도에서 직접 반응하여 소화약제를 방출합니다.
피스고정형과 무타공 고온자석형의 차이는 무엇인가요?
피스고정형은 브라켓을 함체에 직접 체결하는 방식으로 장기간 고정 설치에 적합합니다. 무타공 고온자석형은 함체를 가공하지 않고 자석 브라켓으로 설치할 수 있어 기존 설비나 시공 시간을 줄여야 하는 현장에 활용하기 좋습니다.
제품 길이는 어떻게 선택하나요?
함체의 크기와 내부 구조, 설치 가능한 위치를 확인한 뒤 적합한 튜브 길이를 선정합니다. 단순히 함체 외형 크기만 보는 것이 아니라 내부 장애물과 화재 위험 위치를 함께 검토하는 것이 중요합니다.
설치 후 위치를 변경할 수 있나요?
무타공 고온자석형은 설치 후 위치 조정과 재배치가 가능해 설비 변경이나 유지관리 시 유연하게 대응할 수 있습니다. 피스고정형은 체결 위치를 기준으로 안정적인 고정 설치에 적합합니다.
제품 사양
#주문 제작, 소량(낱개)주문 가능
| 제품평 | 제품 길이(mm) | 방호체적(m3) | T16-20 | 150 | 0.02 |
|---|---|---|
| T16-30 | 200 | 0.03 |
| T16-50 | 250 | 0.05 |
| T16-75 | 300 | 0.075 |
| T16-100 | 400 | 0.1 |
| T16-150 | 500 | 0.15 |
| T16-200 | 600 | 0.2 |
| T16-300 | 800 | 0.3 |
| T16-400 | 1000 | 0.4 | T16-500 | 1300 | 0.5 |
| T16-700 | 1800 | 0.7 |
| T16-1000 | 2500 | 1.0 |
| T16-1500 | 3800 | 1.5 |
| T16-2000 | 5000 | 2.0 |
| T16-3000 | 7000 | 3.0 |
# 제조사 직공급으로 합리적인 견젹을 제안드립니다.
기본 브라켓 및 피스는 제공되며, 무타공 자석 브라켓은 별도 제작 옵션입니다.
